XF-800SS-12输送式自动喷砂机
东莞市协帆机械设备有限公司主营:喷砂机,毛边处理机,喷砂机配件,东莞喷砂加工,抛丸加工,喷砂磨料,喷砂枪,喷砂嘴,抛丸机,水喷砂机等,咨询热线:0769-85519656

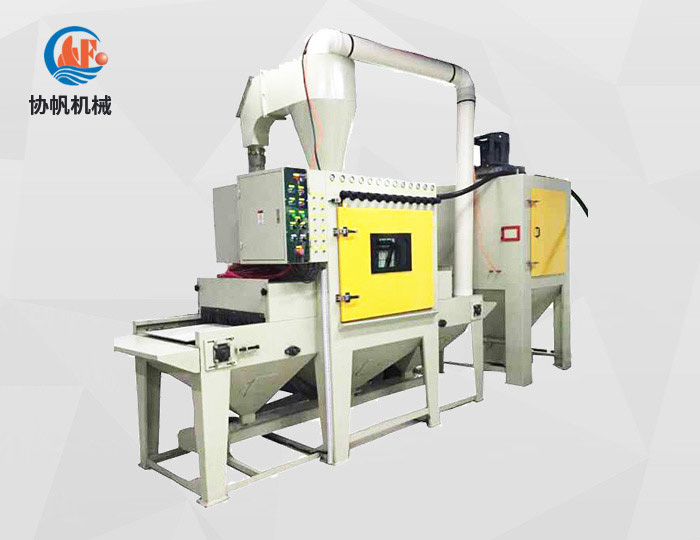

XF-800SS-12输送式自动喷砂机

 详情说明

 输送式自动喷砂机采用专业输送链上安装转动机构承载装夹好的工件输送通过喷砂舱,配置12支喷砂枪,设置1套喷枪摆动机构,带动4喷枪做往复摆动对工件顶部喷砂加工作业,另外在工件前后各布置6支喷枪对工件周边进行喷砂加工,工件输送到喷砂舱中间时,转动机机构自动将工件转动90,处理另两个边,每支枪设一个独立的调压阀调节喷砂枪的喷砂气压,在保证喷砂效果的同时,保证了喷砂加工的效率。通过更换不同治具即可对不同工件进行加工,喷砂加工适用范围广,其自动化程度较高。

输送式自动喷砂机由主机、旋风分离器、除尘箱、空气压缩系统(客户自备)、电气系统等组成。本机喷砂加工输送线输送速度和喷枪摆动速度均采用变频调速,以满足客户对不同工件喷砂的要求。

技术参数:

1、工件最大外形尺寸:215X125mm,常用工件81X160mm

2、适用范围:金属或非金属工件

3、喷砂舱体尺寸:(长*宽*高)  2000*1000*2000(mm)

4、气源压力:0.5-0.8Mpa

5、耗气量:0.8m³/min/每支枪(压力为0.4Mpa时)

6、除尘箱噪声:≤85分贝

7、电源:380V/50HZ,三相五线制

8、输送速度:0.2-3/分钟以内可调(标准配置)

9、最大工件重量:平板件≤5Kg(注:其他需根据具体工件外型尺寸定)

10、输送方式:专用输送链上安装治具连续通过式输送

11、除锈等级:Sa2.5~Sa3 (GB8923-1988)

12、室内照明:采用LED20W灯2盏

13、磨料种类:设计使用锆砂、尼龙砂等

14、磨料回收方式:螺旋输送+气力方式回收

15、 喷砂后工件表面清洁方式:压缩空气吹净

16、 分离器:采用旋风分离器(喷枪出砂量大,加工效能高)

17、除尘箱:采用滤筒滤尘,下沉流脉冲清灰,除尘效果好

18、 回砂管:采用专用回砂软管(美观,耐磨,装拆方便)

19、 抽尘管:采用专用抽尘PVC胶管(耐磨,装拆方便,不受摆放场地条件约束)

20、 喷砂舱体外配手动吹尘枪1支,主要用于调试、维护用

21、配备:需2人操作(具体根据客户工件大小由客户自行确定)

     22、功率:约7.1Kw(不含所需空压机功率)
